液壓翻板的組成

2020-12-14 15:21:00

次

液壓翻板由翻板平臺、主起升油缸、液壓控制系統、電氣控制系統和擋輪器等組成。液壓翻板卸車機的工作原理，是將載重汽車按指令沿導向線就位翻板平臺，啟動擋車裝置，擋輪器擋住汽車后輪，主起升油缸升起，使翻板平臺傾斜到一定角度，在這個過程中車內的物料被逐漸卸出。其是用液壓系統控制可自動將裝載的幾十噸到上百噸的貨物在幾分鐘之內全部卸掉。

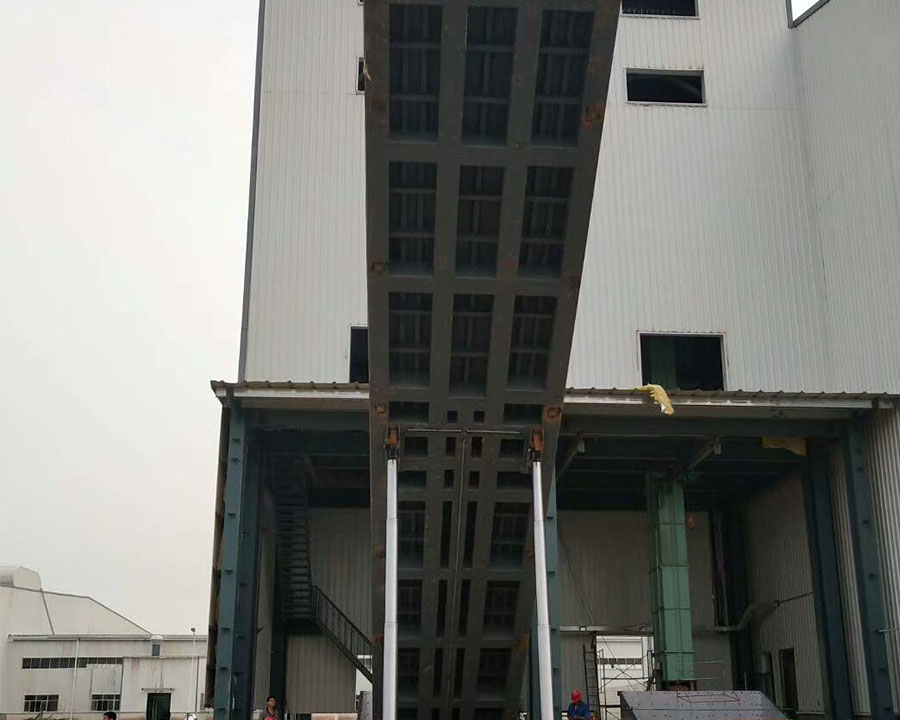

液壓翻板

在緊急狀況時，液壓系統能自動自鎖，防止在斷電或液壓管破裂、液壓系統失效時，翻板平臺突然下降產生危險，液壓翻板為整體可移動式結構，可通過牽引車輛拖拽實現卸車機在工作區域的靈活移動，實現一機多卸料位的應用，后翻式翻板平臺作為卸料車輛的主承載、翻轉機構，集成了車輛安全限位裝置和翻板翻轉角度限位裝置等控制部件。

當物料卸完后，自動液壓翻板落下到位，擋輪器收回，汽車沿導向線離開翻板平臺，完成整個卸料過程，其優點是人工干涉小，卸車效率高。

液壓翻板設備主要由大車將煤從車廂內提升到一定高度后卸在輸送皮帶機上，再由皮帶機將物料輸送至遠端地面輸送皮帶上，或者將物料拋擲到物料堆場。大車行走機構、起升機構、皮帶輸送機構、翻斗機構與MLDXS型工作原理相同。
